LSI3081E/1068E SAS阵列教程

Auth:陈俊杰       Date:2012/09/25       Cat:电脑应用       Views:28K

在公司呆了这么久,一直都有想法在公司建立一个技术博客,无奈一个人的力量太小,再加上马上要辞职了,所以这个事情也就石沉大海,趁着还在公司,我就写写几篇技术文章供日后观看吧,今天给大家讲解的是LSI3081E/1068E SAS阵列卡如何组阵列,下面以图文的形式给大家讲解。

1.将要组阵列的硬盘接到阵列卡上面,开机

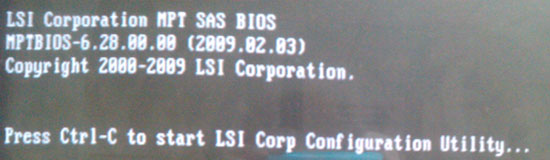

2.在服务器开机自检出现下图时按Ctrl+C 组合键进入SAS阵列界面

按ctrl+c键进入阵列

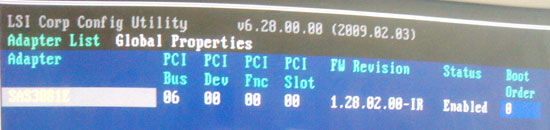

3.选择“SAS3081”,按“Enter”键进入配置界面

按回车进入阵列配置

4.选择“RAID Properties”,按“Enter”键进入

选择RAID Properties进入RAID阵列模式

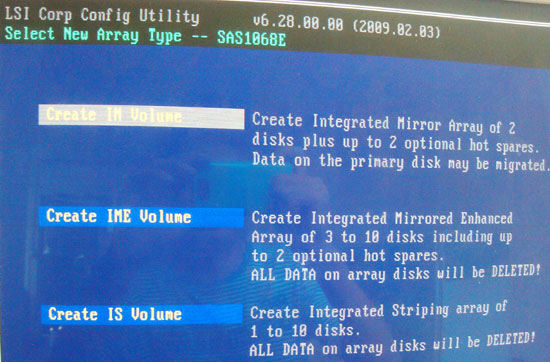

5.系统让我们选择一种阵列模式,该阵列卡支持三种模式,分为是 Create IM Volume(RAID1)、Create IME Volume(RAID1E)、Create IS Volume (RAID0),我们公司一般都是用的RAID0,所以选择“Create IS Volume”,按“Enter”键

选择硬盘需要组哪种阵列

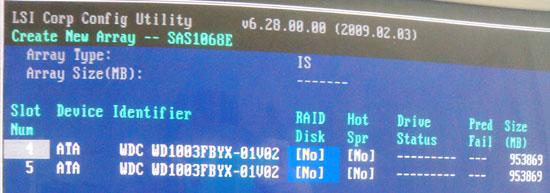

6.选择需要组阵列的硬盘,移动到“RAID DISK”选项,按空格键将NO改为YES,需要阵几块就修改几块即可,选择好之后按“C”键创建阵列

将RAID DISK修改为YES

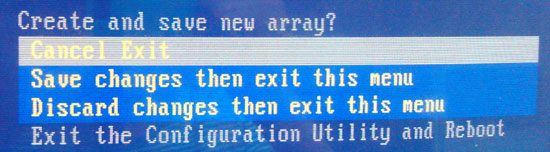

7.阵列组完后按“Esc”键退出,在弹出以下对话框时选择“Save changes then exit this menu”即可。

选择第二项,保存配置
